Systémy zvedacích kotev pro prefabrikovaný beton

Výběr správného systému zvedacích kotev je zásadní pro bezpečnou a efektivní manipulaci s prefabrikátem. Různé prefabrikované prvky, jako jsou stěnové panely, trámy, desky, schody a trubky, vyžadují různá řešení zvedání na základě hmotnosti, geometrie, směru zvedání a pevnosti betonu. V závislosti na vaší aplikaci můžete potřebovat kolíkový kotevní systém, zvedací systém s plochým C nebo systém zásuvek se závitem Z. Tato příručka vysvětluje hlavní typy zvedacích kotevních systémů pro betonové prefabrikáty, jak se liší a co byste měli vzít v úvahu při výběru vhodného systému pro vaši výrobu a požadavky na zvedání.

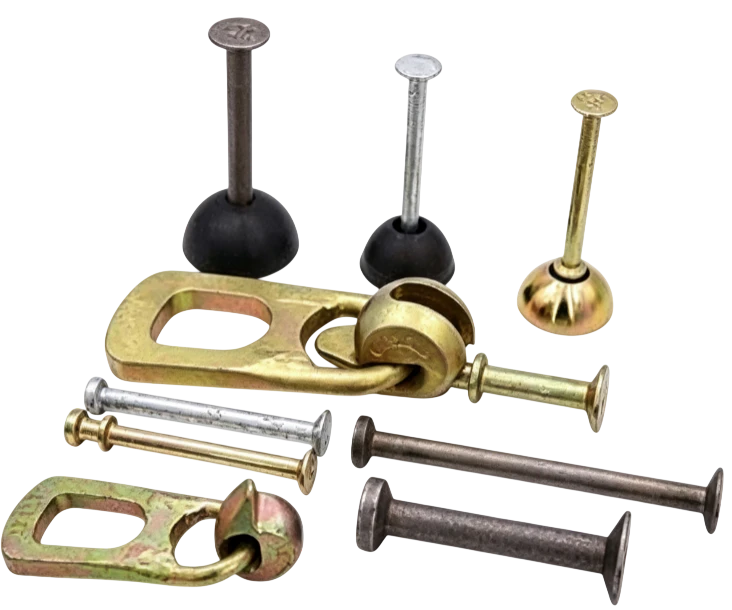

Co je to zvedací kotevní systém?

Systém zvedací kotvy je kompletní zvedací řešení sestávající ze tří hlavních součástí: zalité kotvy, formovače zahloubení a zvedací spojky. Tyto části jsou navrženy tak, aby fungovaly společně jako jeden systém, nikoli jako samostatné komponenty. Při výběru systému pro vaše prefabrikované betonové prvky se musíte ujistit, že kapacita kotvy, typ spojky, tvar vybrání a podmínky zvedání jsou správně sladěny. Použití nekompatibilních nebo nesprávně zvolených součástí může zvýšit riziko praskání betonu, selhání kotvy, upuštěných prvků nebo nehod na místě. Dostupné systémové komponenty naleznete v naší řadě příslušenství pro zvedání prefabrikovaného betonu.

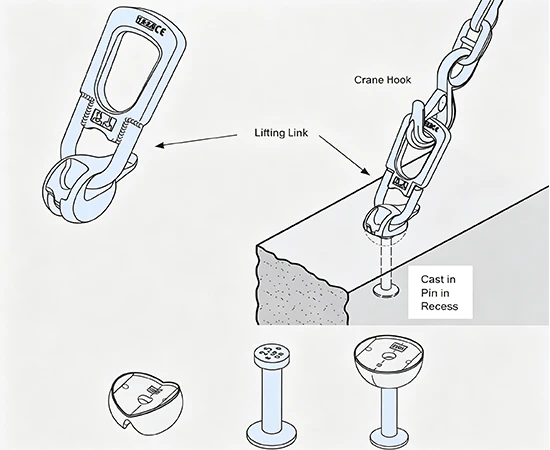

Jak funguje systém zvedacích kotev

Systém zvedacích kotev funguje tak, že vytváří bezpečný zvedací bod uvnitř prefabrikovaného betonového prvku. Před litím umístíte kotvu do formy pomocí tvarovače zahloubení, abyste ji udrželi na správném místě. Poté, co se beton nalije a dosáhne požadované pevnosti, je formovač vybrání odstraněn a ponechá se přístup k hlavě kotvy. Poté můžete připojit odpovídající zvedací spojku nebo zvedací zařízení a připevnit je k jeřábu. Při zvedání se zatížení přenáší ze spojky na zapuštěnou kotvu a poté do betonu. Použití správných odpovídajících komponent vám pomůže bezpečněji a efektivněji zvedat, přesouvat a instalovat prefabrikované prvky.

Hlavní typy prefabrikovaných betonových zvedacích kotev

Různé prefabrikované prvky vyžadují různé zvedací kotvy, takže byste měli zvolit systém na základě tvaru prvku, způsobu zvedání a typu připojení.

Kulové kotvy hlavy

Kotvy s kulovou hlavou, také nazývané nožní kotvy, jsou široce používány pro obecné zvedání prefabrikátů. Pracují s odpovídající zvedací spojkou a formovačem zahloubení, díky čemuž jsou vhodné pro opakovanou manipulaci se stěnovými panely, trámy, deskami a dalšími prefabrikovanými prvky.

Kotvy užitkového výtahu

Kotvy užitkového výtahu poskytují jednoduchý zvedací bod pro mnoho standardních prefabrikovaných aplikací. Jsou užitečné, když potřebujete praktické připojení pro zvedání a přemisťování betonových prvků během výrobyon nebo instalace.

Erekční kotvy

Ploché a montážní kotvy se běžně používají pro tenčí prefabrikované prvky, stěnové panely, zvedání hran, otáčení a montáž z horizontální do vertikální polohy.

Závitová zvedací zásuvka

Závitové zvedací zásuvky používají pro připojení závitové zvedací zařízení. Jsou vhodné pro stěny, desky, trámy, trubky a další prefabrikované prvky, kde je preferován závitový zvedací bod.

Kulové kotvy hlavy

Odeslat poptávku

Kotva užitkového výtahu

Odeslat poptávku

Erekční kotva

Odeslat poptávku

Závitová zvedací zásuvka

Odeslat poptávku

Jak vybrat správný systém zvedacích kotev

Výběr správného systému zvedacích kotev začíná pochopením vašeho prefabrikovaného prvku, podmínek zvedání a toho, jak bude kotva fungovat s okolním betonem a výztuží.

Přizpůsobte kapacitu kotvy hmotnosti prvku

Nejprve byste měli potvrdit celkovou hmotnost prefabrikovaného prvku a počet zvedacích bodů. Nevybírejte kotvu pouze na základě její jmenovité nosnosti, aniž byste zvážili skutečné uspořádání zdvihu.

Zkontrolujte pevnost betonu v době zvedání

Beton musí před zvedáním dosáhnout požadované pevnosti. Předčasné vyjmutí z formy nebo zvedání může snížit výkon přidržování kolem zapuštěné kotvy a zvýšit riziko prasknutí.

Potvrďte kompatibilitu výztuže

Zkontrolujte, zda vybraná kotva vyžaduje dodatečné vyztužení, a ujistěte se, že odpovídá vašemu stávajícímu rozložení výztuže, aniž by způsobovala konflikty při instalaci.

Zvažte konfiguraci vybavení

Nakonec zvažte směr zvedání, úhel závěsu, počet zvedacích bodů a zda je třeba prvek otočit nebo vztyčit. Tyto faktory mohou ovlivnit, který zvedací systém je vhodný pro vaši aplikaci.

Nejlepší postupy pro instalaci a manipulaci

Pro bezpečné a spolehlivé zvedání je nezbytná správná instalace. Měli byste umístit kotvu bezpečně do formy a použít správný tvarovač prohlubní, abyste udrželi požadované umístění a vyrovnání. Před zvedáním se ujistěte, že beton dosáhl specifikované pevnosti a zkontrolujte, zda zvedací spojka nebo závitové zařízení odpovídá kotevnímu systému. Udržujte zvedací body čisté a bez zbytků betonu a kontrolujte znovupoužitelné zvedací zařízení, zda není opotřebené nebo poškozené. Při manipulaci se vyvarujte náhlých rázových zatížení nebo nekontrolovaného bočního tahu, zejména při otáčení nebo vztyčování prefabrikovaných prvků.

Časté chyby při výběru prefabrikovaného zvedacího systému

Výběr špatného zvedacího systému může způsobit problémy s manipulací, poškodit prefabrikované prvky nebo zvýšit bezpečnostní rizika, takže byste měli kontrolovat více než jen velikost kotvy.

Výběr Pouze podle zatížení

Nevybírejte kotvu pouze proto, že její jmenovitá kapacita vypadá dostatečně vysoká. Geometrie prvku, zvedací body a skutečné podmínky manipulace jsou také důležité.

Ignorování směru zvedání

Přímé zvedání, úhlové zvedání, otáčení a vztyčování mohou způsobit různé zatížení kotevního systému.

Míchání nekompatibilních kotev a spojek

Vždy používejte kotvy, spojky a formovače vybrání, které jsou navrženy tak, aby spolupracovaly.

Ignorování pevnosti betonu

Příliš brzké zvedání může zvýšit riziko prasknutí nebo selhání kotvy kolem zvedacího bodu.

Použití nesprávného systému pro tenké nebo naklápěcí prvky

Tenké panely a prvky, které je třeba otočit nebo postavit, často vyžadují zvedací systém navržený pro tyto specifické podmínky.

Závěr

Výběr správného systému zvedacích kotev závisí na hmotnosti vašeho prefabrikovaného prvku, tvaru, pevnosti betonu, směru zvedání a způsobu instalace. Měli byste se také ujistit, že kotva, formovač vybrání a zvedací spojka jsou správně sladěny jako jeden systém. Pro stěnové panely, trámy, desky, trubky nebo sklopné prvky se nejlepší volba může lišit podle aplikace. Pokud si nejste jisti, který zvedací kotevní systém se hodí pro váš projekt, zašlete nám své rozměry prvku, hmotnost, výkres a způsob zvedání. GME vám může pomoci porovnat vhodné možnosti pro vaši výrobu prefabrikátů.
