Smyčka konektorové krabice s jednou hlavou

Smyčka konektorové krabice s jednou hlavou

Pevný vestavěný spojovací systém GME se skládá z různých vestavěných cívek, připojovacích krabic pro drátěná lana a dalšího souvisejícího příslušenství. Jedná se o bezpečný, jednoduchý a velmi účinný systém spojování betonových prefabrikátů. Cívky vestavěné do AII jsou vyrobeny z vysoce kvalitních materiálů a jsou označeny specifikacemi. U každé šarže GME podle potřeby zkontroluje naše produkty a zkontroluje možné tolerance a odchylky. Spojovací systémy GME mohou být navrženy a vyrobeny podle specifických požadavků.
Drátěné smyčkové boxy jsou k dispozici ve dvou verzích, jedna jednoduchá verze a jedna dvojitá verze včetně jednoduchých a dvojitých smyček z drátěného lana pro zajištění pevnosti ve spojení.
Wire Loop Box bude muset být připevněn k bednění a ohebné složené dráty budou muset být vytaženy, aby se vytvořilo spojení, až bude připraveno na místě. Zatížení bude přenášeno z jednoho betonového panelu na druhý pomocí smyčky ocelového lana. Pevnostní lano z pozinkovaného ocelového drátu o šířce 6 mm bude nutné zvlnit pomocí kompresních objímek / objímky, aby se vytvořila smyčka na jednom konci a aby se zatížení přeneslo axiálně přes druhý konec. Zatížení se přenáší z jednoho betonového panelu na druhý pomocí smyčky ocelového lana.

Smyčka konektorové krabice s jednou hlavou

Spojovací přezka je vyrobena z vysokopevnostního ocelového lana a chráněna pozinkovanou krabicí a páskou. Skříň se snadno instaluje do bednění betonového prvku a ocelové lano se vytahuje z krabice, aby vytvořilo dvě sousední spojení stěnových desek před nalitím betonu. Používá se hlavně pro oboustranné laminované smykové stěny, plné stěny, sendvičové izolační stěnové panely atd. Dostupné v jednoduchých a dvojitých modelech.

Smyčka dvouhlavého konektoru

Klíčové výhody a vlastnosti krabice s drátěnou smyčkou jsou uvedeny níže:

• Pevná smyčka z pozinkovaného drátu

• Předražené otvory pro hřebíky pro snadné připevnění k bednění

• Pozinkovaný ocelový plášť zajišťující stabilitu při upevňování a betonování

• Pro konstrukční spojení mezi prefabrikovanými segmenty

• Smyčky se automaticky vysunou, což šetří čas; není nutné žádné přeúčtování

• Barevně odlišené plastové spony

• Ideální pro tupé spojení mezi stěnou a stěnou a stěnou ke sloupu

• Rozměry produktu ideální pro logistiku a skladování

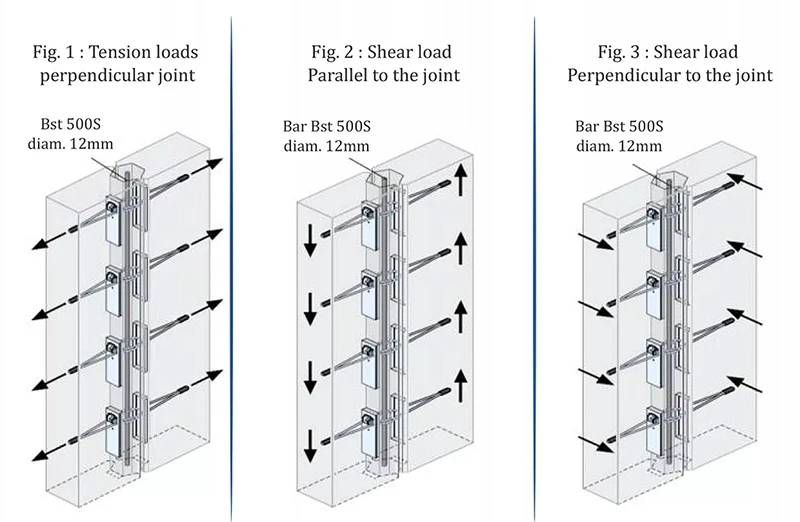

Diagram použití:

Obr.1: Tahová zatížení kolmý spoj, Bst 500s pr.12mm

Obr.2: Smykové zatížení rovnoběžné se spojem, tyč bst 500s pr.12mm

Obr. 3: Smykové zatížení kolmo ke spoji, tyč bst 500s pr.12mm

Použití smyčky konektoru s jednou hlavou

Wire Rope Loop Boxs jsou ocelové díly skládající se z vysokopevnostního ocelového drátu a ocelového boxu. Drátěná smyčka je ohebné ocelové lano ohnuté do smyčky a držené pohromadě kompresním pouzdrem. Smyčku lze použít např. k přivázání betonových stěnových prvků k rámu budovy pomocí žebrovaných ocelových tyčí instalovaných přes smyčku ocelového lana. Naše krabice se smyčkami z drátěného lana lze přímo na místě použít, s osvědčenou odtrhávací páskou bez použití nářadí, která uvolní pružné smyčky.

Jak používat Wire Loop Boxs?

V továrně na prefabrikáty

Spojovací smyčky jsou připevněny k bednění hřebíky. Běžným způsobem je zhotovení překližkového pásu, který tvoří tvar vybrání na konci stěnového panelu. Poté přibit se správným rozestupem na toto opakovaně použitelné

překližkový pás. Po vytvrdnutí betonu a odstranění bednění lze odstranit ochranné pásky a otevřít smyčky například kladivem. Díky patentované struktuře drátu zůstanou smyčky v otevřené horizontální poloze.

Zobrazení balíčku

Naše balení lze upravit podle potřeb zákazníka, aby bylo zajištěno, že produkt dorazí do vašich rukou neporušený.
